PhrozenのSDカードにOSが保存されるタイプのプリンタのファームウェア（OS）の書き直しについて

1.概要

Phrozen社のShuffleシリーズやSonic XL 4K, Transform のファームウェアはSDカードに保存されています。利用の継続によりファームウェアが破損することがあり、破損すると起動画面から画面が変わらなくなったり、ホーム画面が表示された後画面にタッチしても画面が切り替わらないなどの症状が出る場合があります。

そのような場合にはファームウェアの書き直しが必要になります。下記にてその方法を解説させていただきます。

2.対象機種

本ページ記載の事項は下記の機種を対象としています。

• Phrozen Shuffle XL 2018
• Phrozen Shuffle XL 2019
• Phrozen Shuffle 2018
• Phrozen Shuffle 2019
• Phrozen Shuffle 4K
• Phorozen Sonic
• Phrozen Sonic XL 4K
• Phrozen Sonic XL 4K 2022
• Phrozen Transform
• Phrozen Trasnform Fast

3.補足

• 本ページで説明する内容については機械の分解(Shuffle XL 2018及びShuffle 2018のみ)や普段の日常生活では利用しない人もいるソフトウェアの使用などを伴います。そのため人によっては不慣れな作業になる可能性があります。作業に自信がない場合には、有償ではございますが、弊社が作業を代行することも可能でございます。
  作業の代行を希望される場合には、製品名およびファームウェアの書き換えの代行を希望する旨を記載の上こちらからご連絡くださいませ。お返事にて送付先や費用なども含めてご案内させていただきます。
• 本ページではRaspberry Pi Imager というソフトウェアを用いた方法を紹介しますが、類似の機能を持つ他のアプリケーションでも利用可能な場合があります。

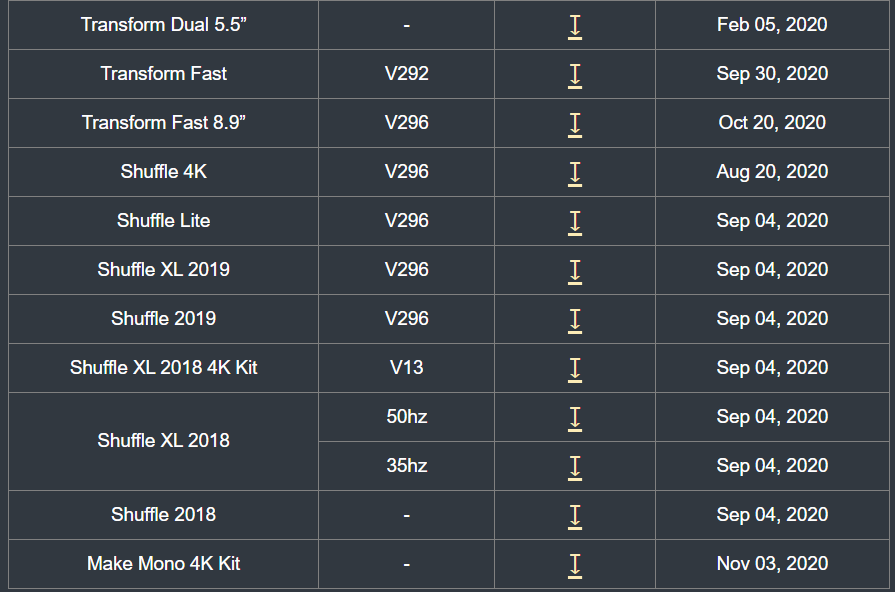

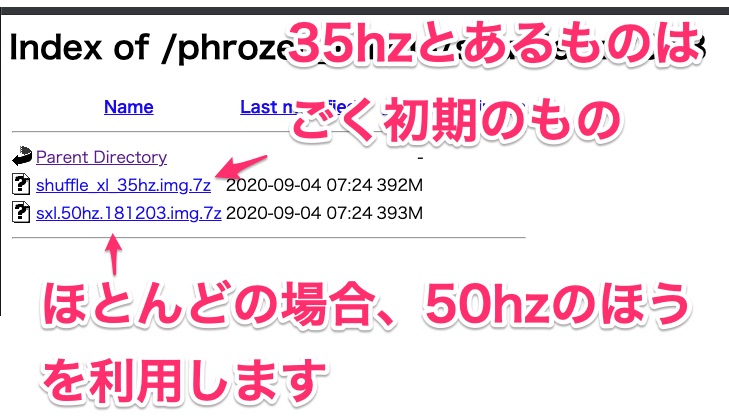

• 後述するファームウェアをダウンロードするためのwebページに、shuffle XL 2018 についてはファームウェアが２つアップロードされています。このうち35hz という文字列が入ってる方はごく初期の機体用のものです。ほとんどの場合は50hz と書かれたものを利用すれば問題ないかと存じます。




注意

ファームウェアの書き換えを行うと本体に保存されてる各種データは初期状態に戻ります。
ファームウェアの書き換え後は、出力ファイルの本体へのアップロードなどを行ってください。

3.準備

3-1.SDカードの取り出し

まず、３Dプリンタ内のSDカードを取り出す必要があります。

Shuffle XL 2018 と Shuffle 2018 のSDカードの取り出し方についてはこちらをご参照ください。

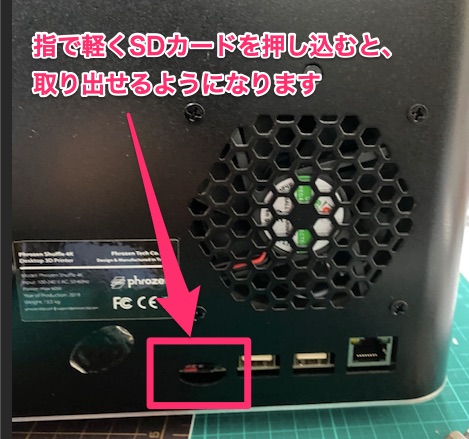

それ以外の機種については本体背面にSDカードスロットがございますので、SDカードを指で軽く押してください。
SDカードが取り外せるようになります。

3-2.必要なツールのインストール

1. Raspberry Pi Imagerのダウンロードとインストール

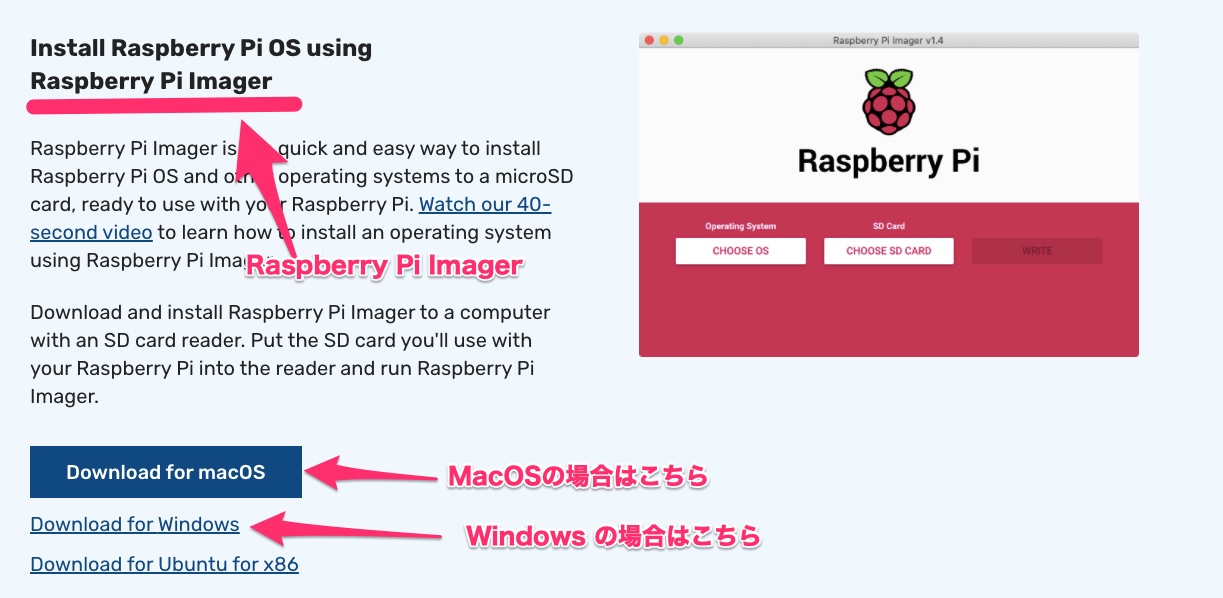

   こちらにアクセスして、ご利用のOSに合わせてソフトウェアをダウンロードし、ダウンロード完了後ファイルを起動しインストールを完了させてください

2. 7zファイル解凍用ツールのダウンロードとインストール
   ファームウェアイメージは　7z という形式で圧縮されて提供されます。
   そのため7z を解凍できるツールが必要です。
   7z を解凍できれば足りるため、特に弊社からの指定はありませんが一例を挙げますと、Windows では7-zip、macOS ではThe Unarchiverというツールが該当します。

3-3.ファームウェアイメージのダウンロード

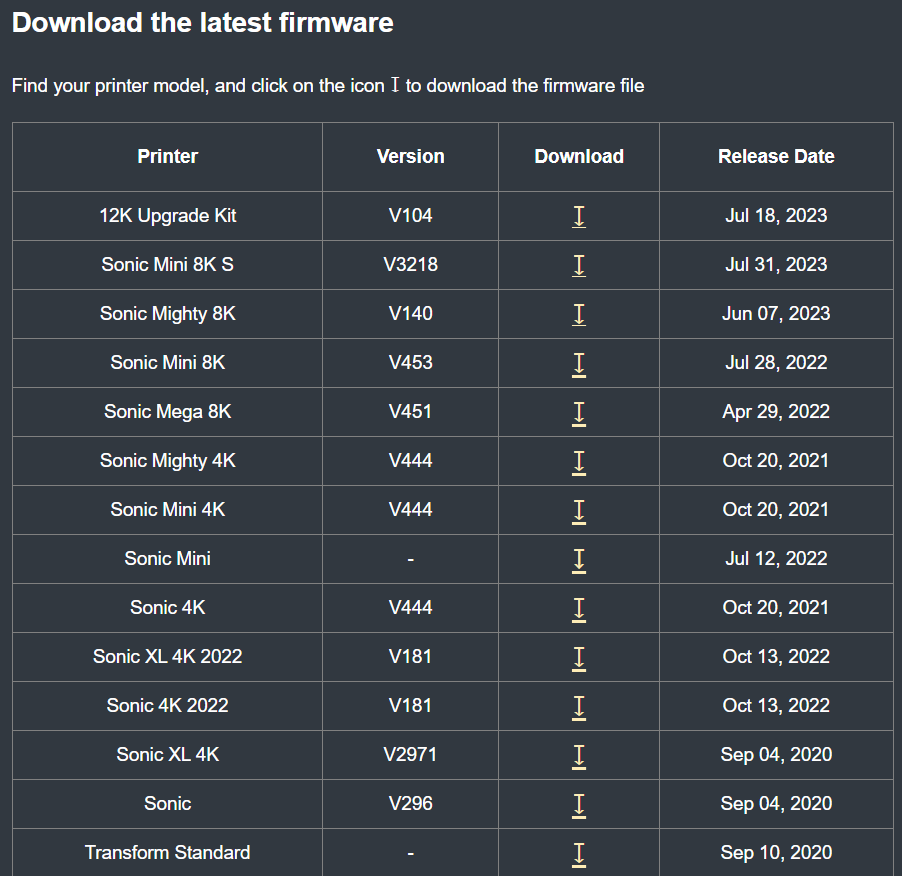

こちらにアクセスして機種に応じたファイルをダウンロードしてください。

4.ファームウェアの書きこみ手順

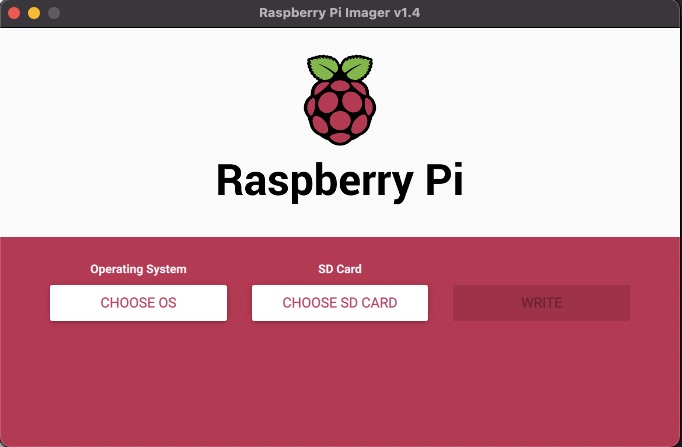

1. Raspberry Pi Imager を起動します。

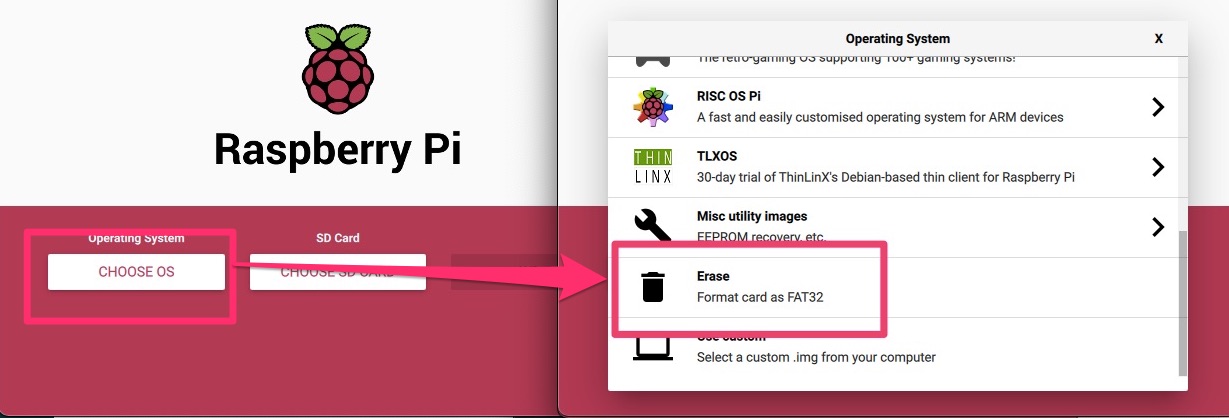

2. [CHOOSE OS] をクリックして、[Erase]を選択します。

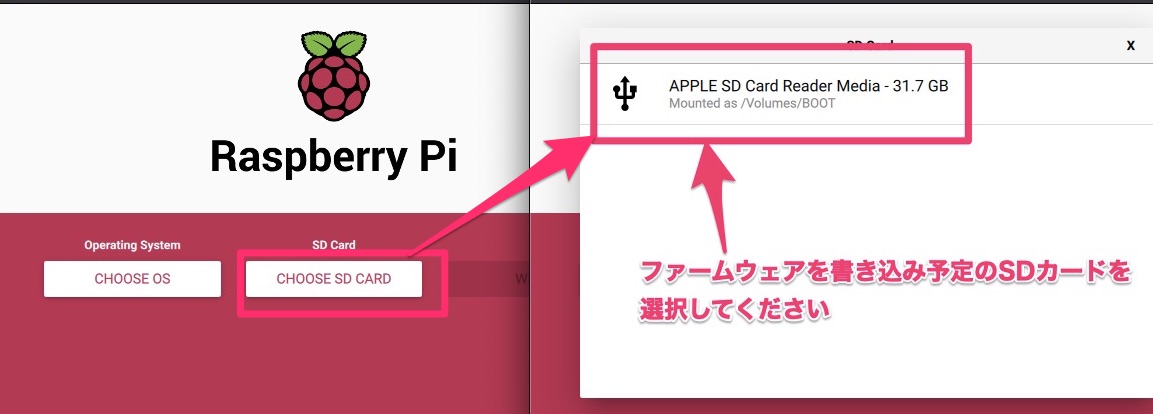

3. [CHOOSE SDCARD]を選択して、対象となるSDカードを選択します。

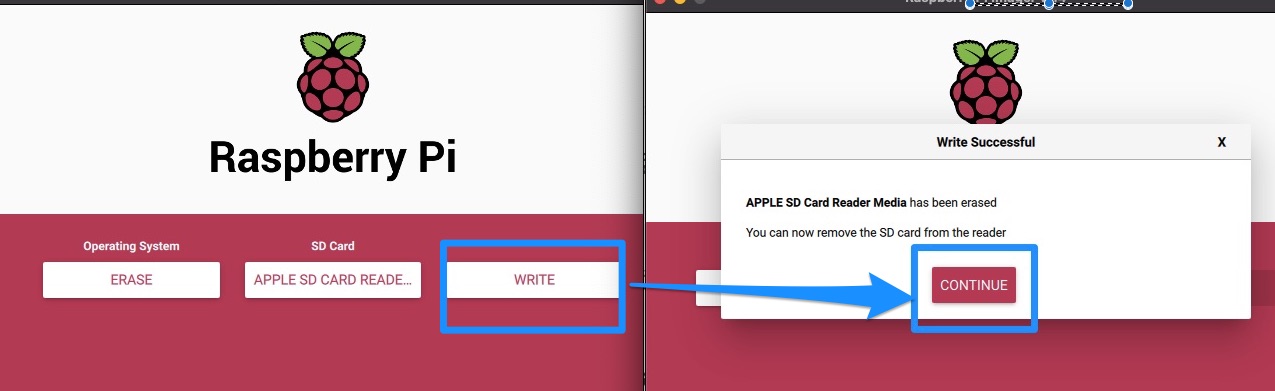

4. [WRITE]をクリックして、初期化を実行します。成功を知らせるメッセージが表示されたら[CONTINUE]をクリックします。

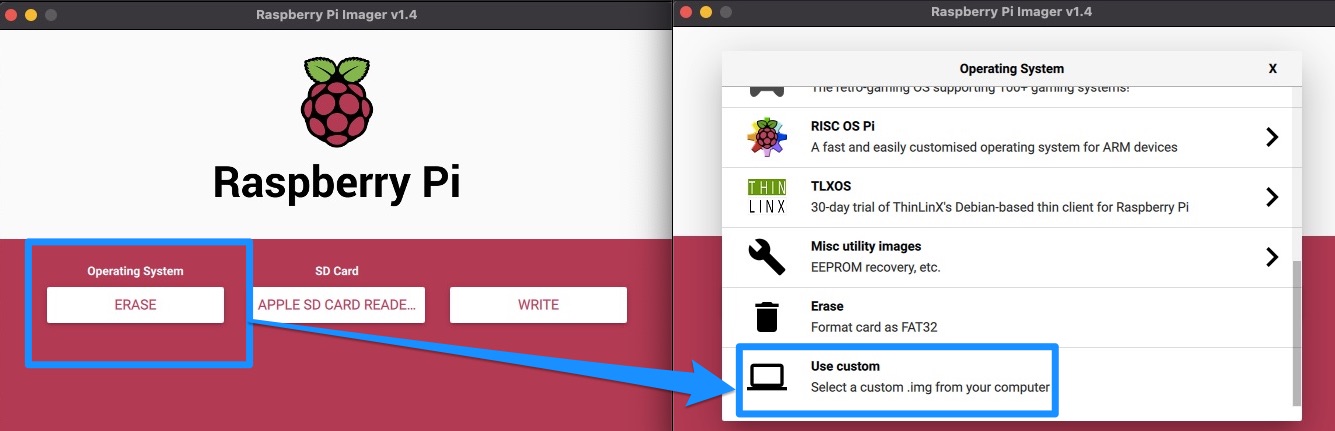

5. [ERASE]と表示されてるところをクリックして、[Use custom]を選択します。
   すると、ファイルの選択画面が表示されますので、事前にダウンロード及び解凍をしたファームウェアのimg ファイルを選択してください。

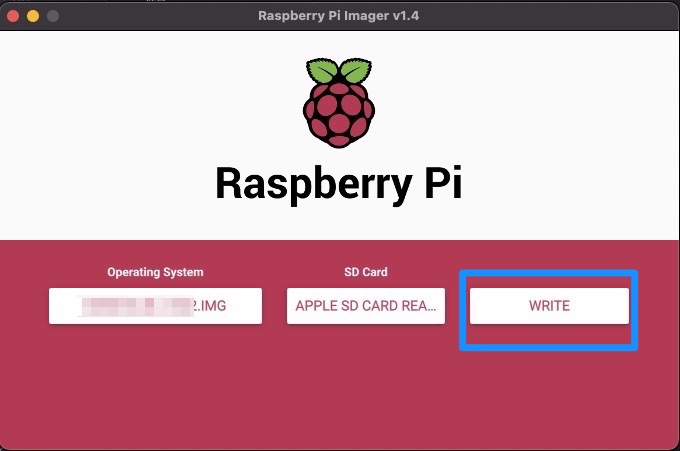

6. ファームウェアのファイルを選択し終わったら[WRITE]をクリックします。

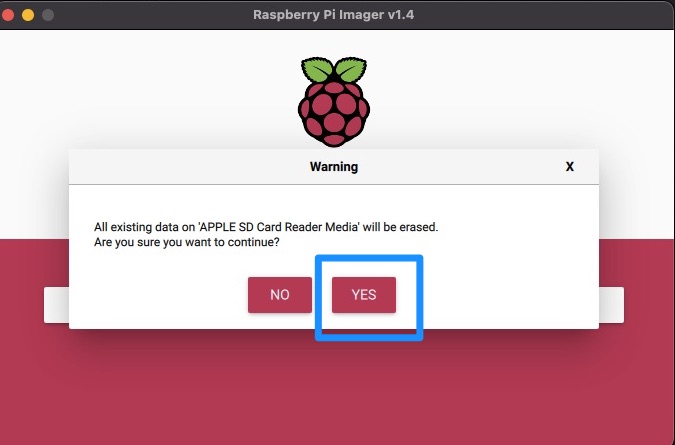

7. SDカード内のデータが全て消去される旨の警告が出ますので、[YES]をクリックします。



8. 以上までを行うとSDカードへのファームウェアの書き込みが開始されます。
   書き込みの完了には10-30分程度の時間がかかることがあります。

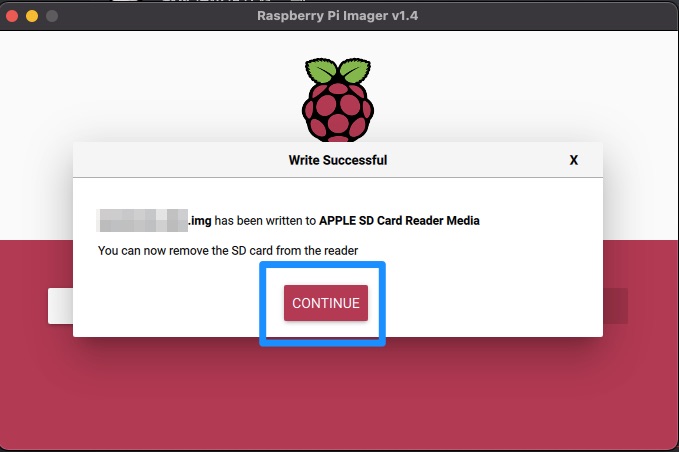

   完了を知らせるメッセージが表示されたら[CONTINUE]をクリックします。
   以上で、SDカードへのファームウェアの書き込みは完了ですので、PCからSDカードを抜去してください。

5.仕上げ

以上まででSDカードにファームウェアを書きこむことができたら、SDカードを3Dプリンターに戻してください。
