Saturn でのUV LED とLCDパネルの状態の確認方法について

造形の不良が起きた場合の原因の特定や日々のメンテナスのために、UVLED とLCDパネルの状態を確認したい場合があります。

そのような場合にUV LED とLCDパネルが正常に機能してるかの確認方法 について本ページでは説明します。

手順

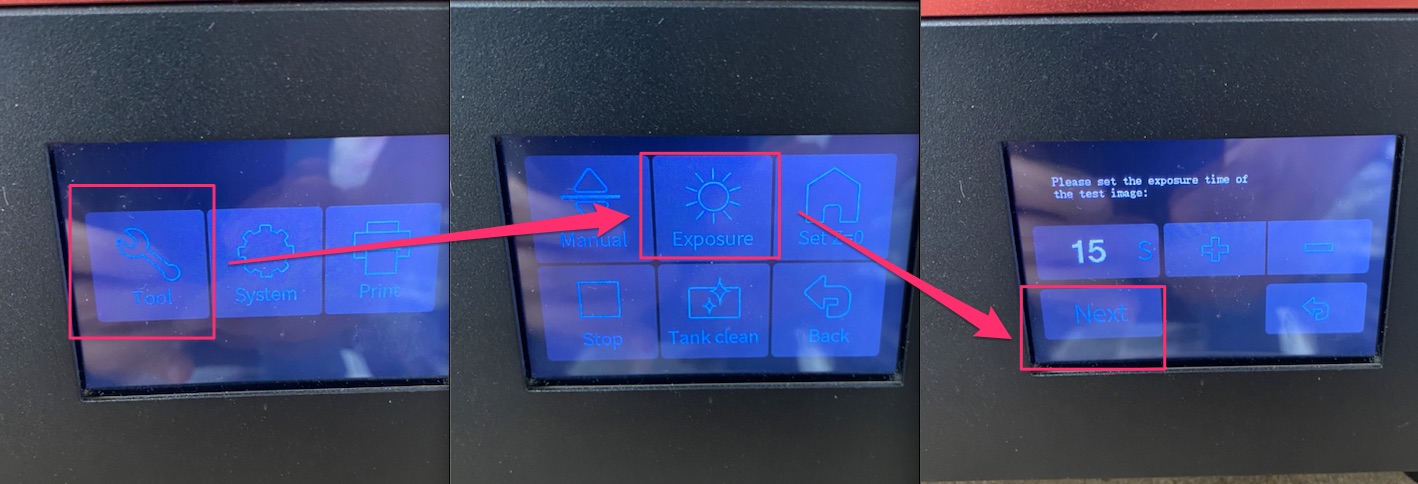

1. ホーム画面の[Tool]→[Exposure]→[Next]を順にタッチします。

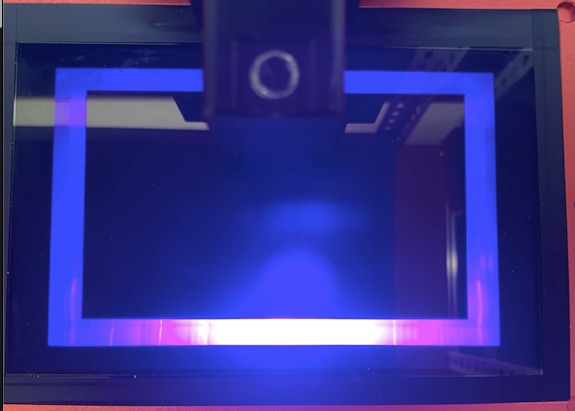

2. 正常であれば下記の画像のように、紫色の光がつき、LCDパネル上には下記画像のパターンが表示されます。
   紫色の光が確認できない場合には、UV LED が正常に機能していない状態です。
   紫色の色は確認できるが、LCDパネルにパターンが表示されない場合や、表示はされるがちらつきが起きるなどの場合にはLCDパネルが正常に機能していない可能性があります。

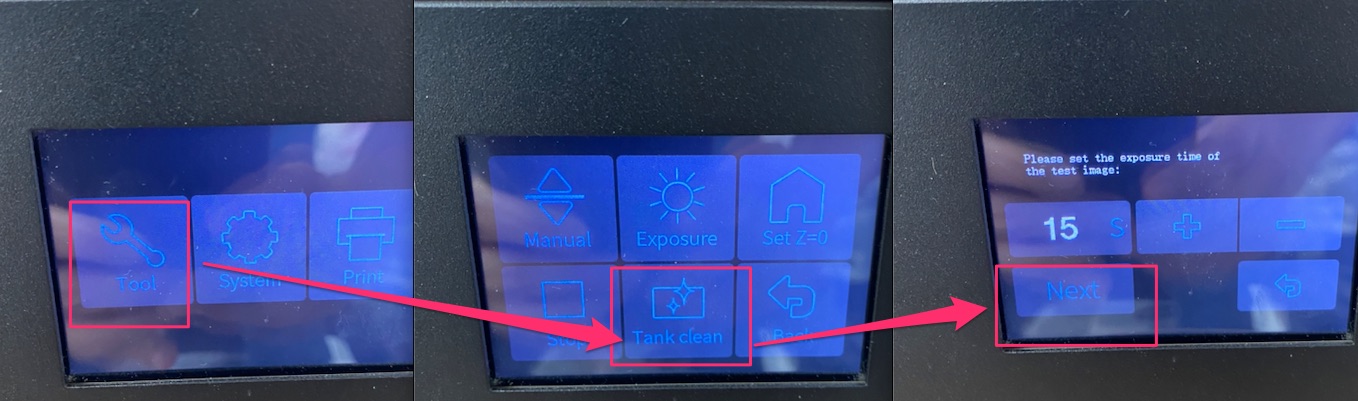

3. 次に、[Tool]→[Tank Clean]→[Next]を実行します。

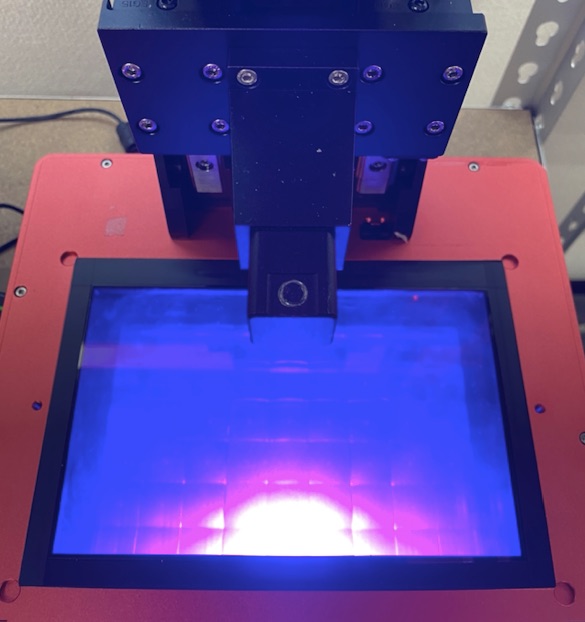

4. 画面全体が光を透す状態になりますので、黒点などがないかを確認します。通常であれば下記の画像のような状態になります。
