この記事は、Magician X、Magician MAX、Magician PROに適用されます。
画像はMagician Xのものですが、仕組みは同様です。
必要な道具：
・六角レンチ(２ｍｍ 、 ２．５ｍｍ 、 ３ｍｍ)
・スパナ(５mm 、 8mm)
・＋ドライバー
手順：

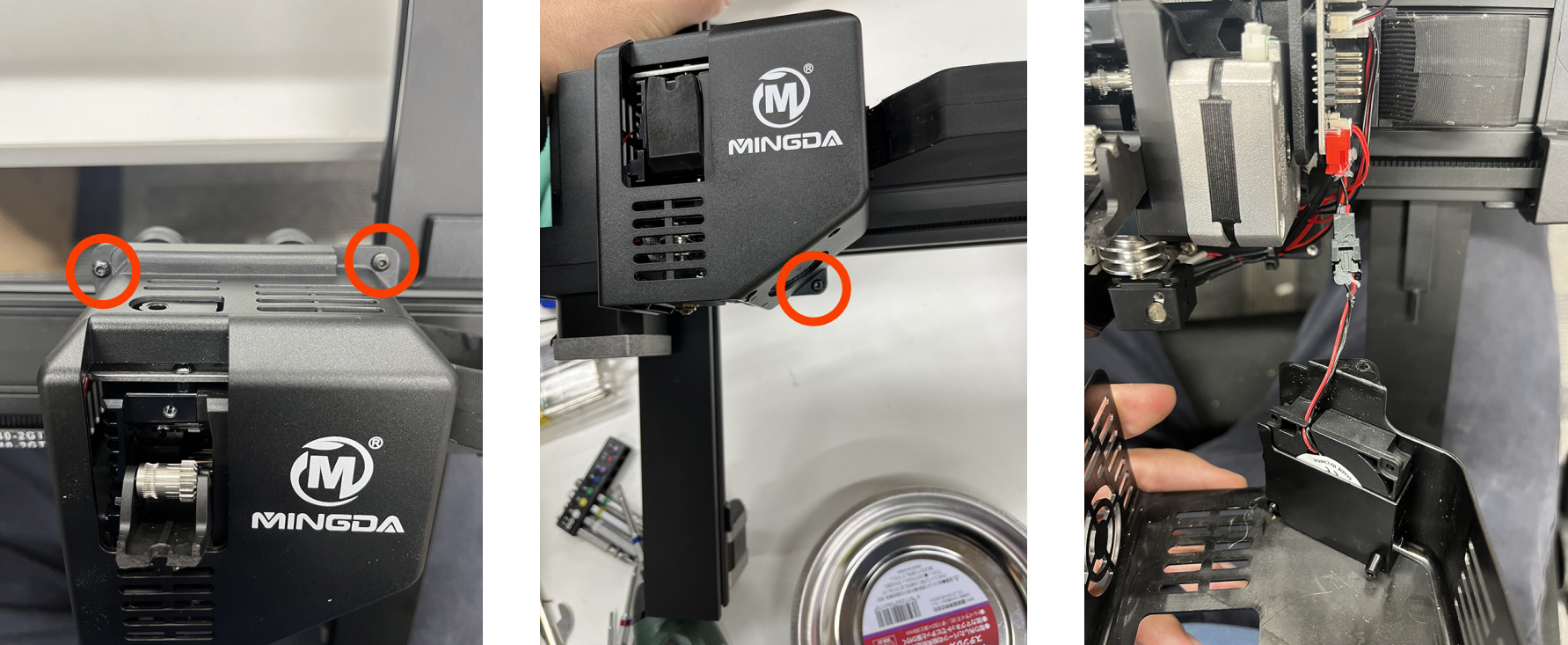

赤丸部分のネジを外すとカバーが外れます。
カバーにはファンが付いていてカバー内で配線が繋がっています。
外すときに注意してください。
カバーを外したら繋がっている配線をすべて外します。

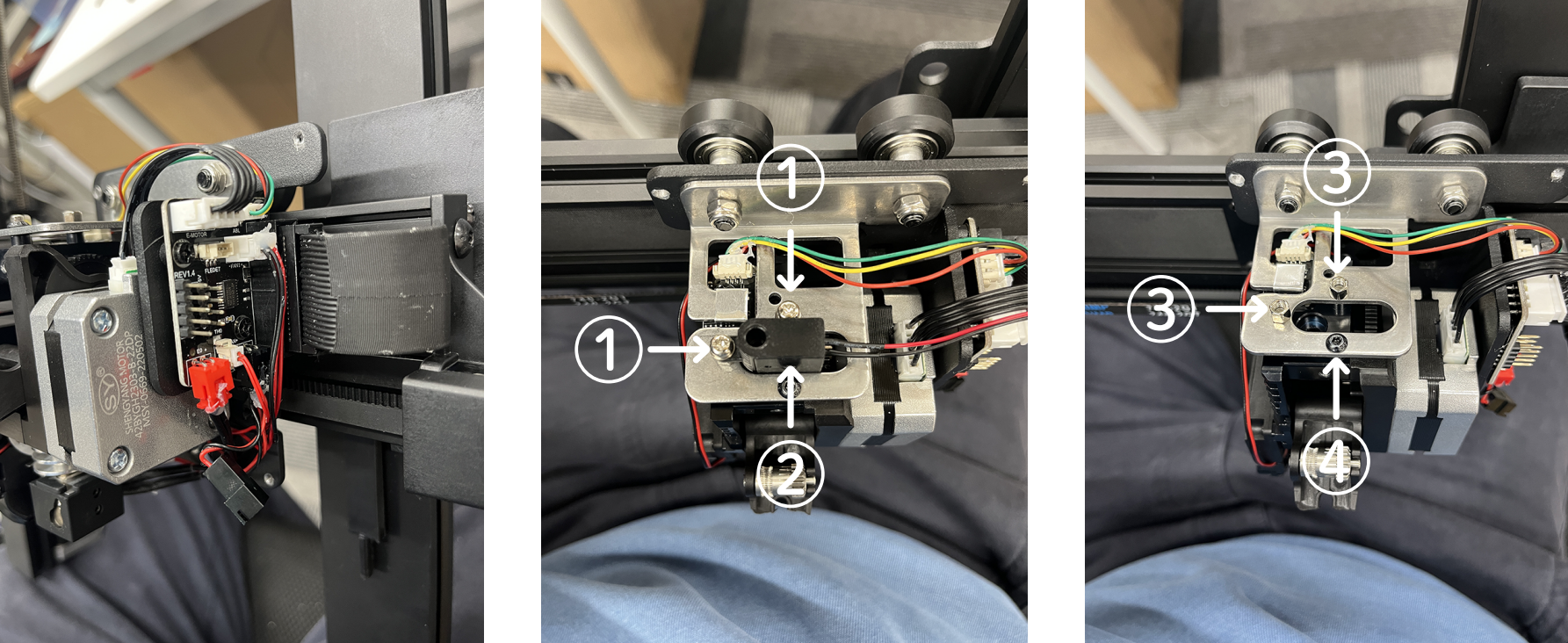

①のネジを外して、②のフィラメント検出器を外します。
少し固くはまっているので力を入れて引き抜きます。
③④のネジを外すとエクストルーダーが外れます。

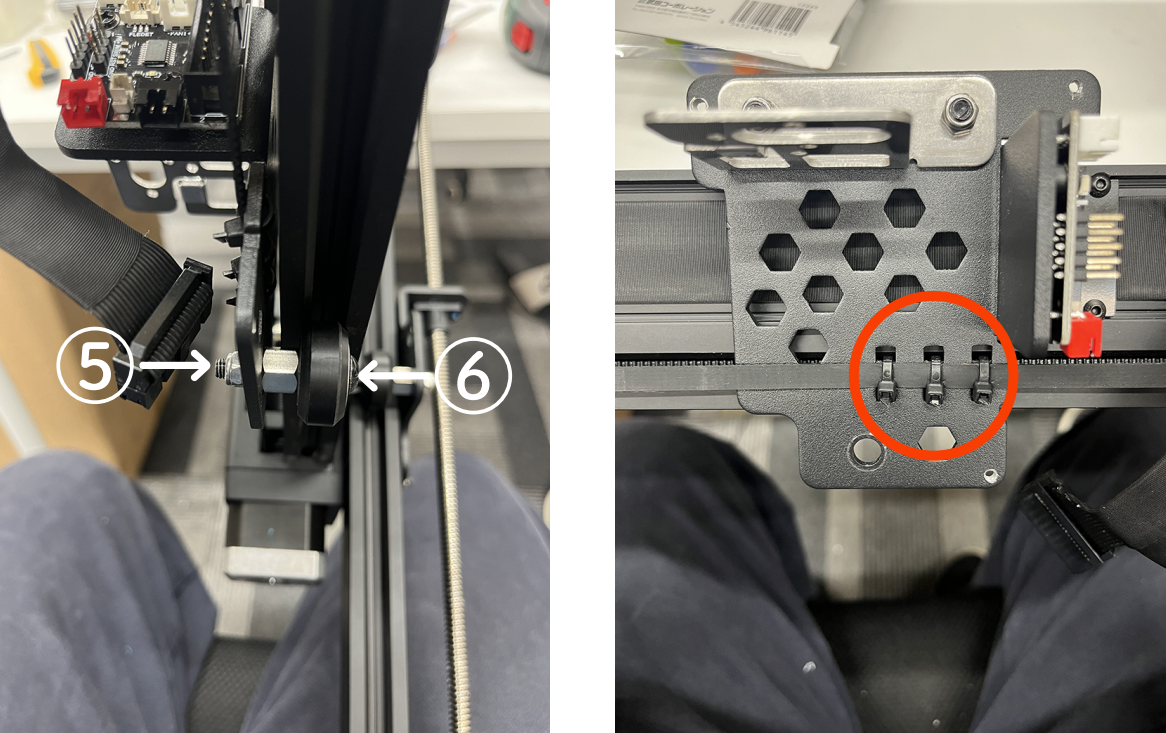

⑤のナットを押さえながら⑥のネジを外し、ローラーを外します。
赤丸部分の結束バンドを切ります。

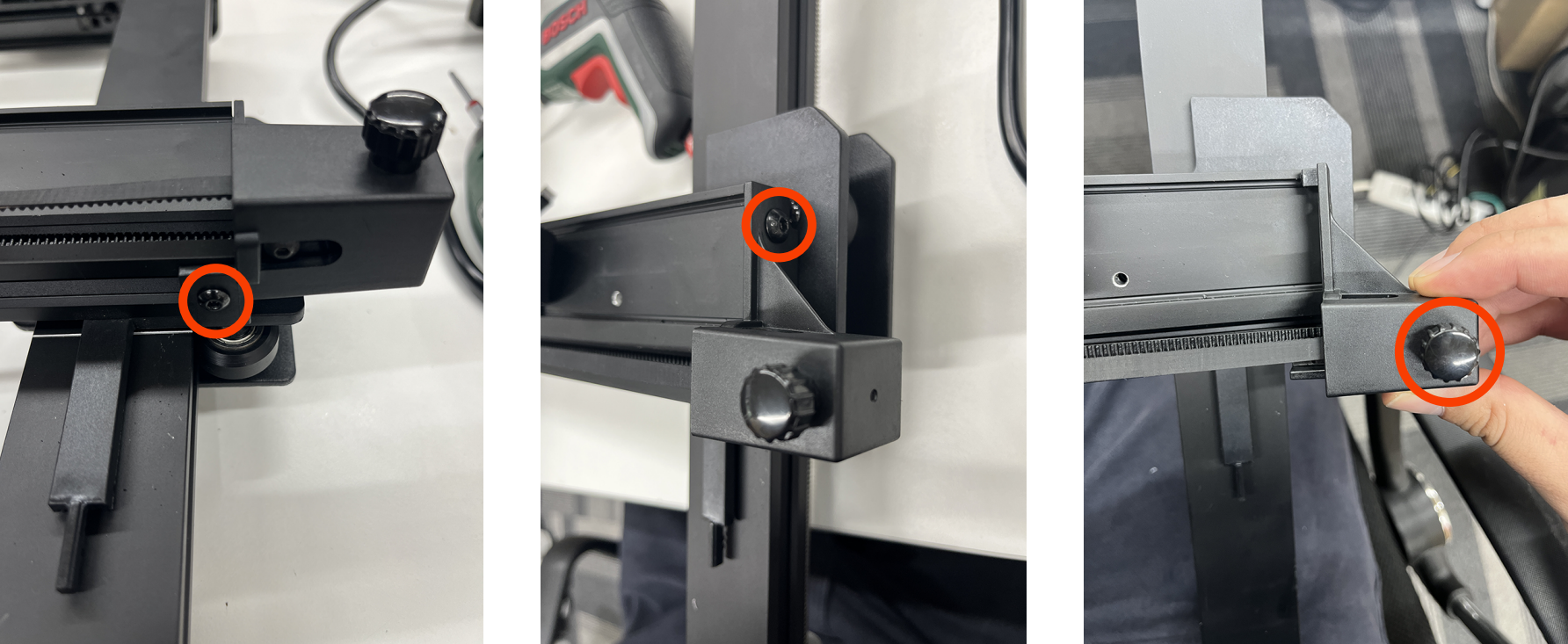

赤丸部分のネジを外します。
X軸ベルトのテンション調整ネジを外すと
中に細かいパーツが入っているので無くさないように
注意してください。

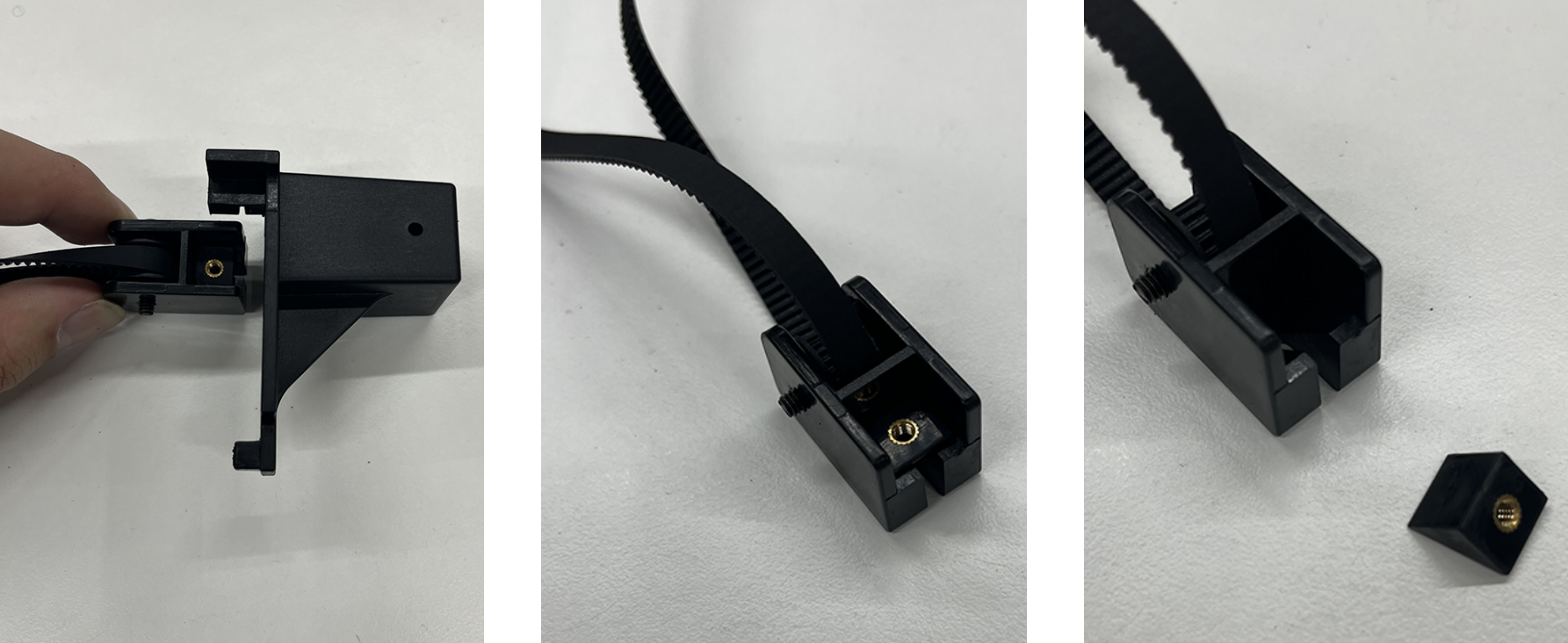

X軸ベルトテンション調整ネジを外すと上図のようにパーツが分かれます。

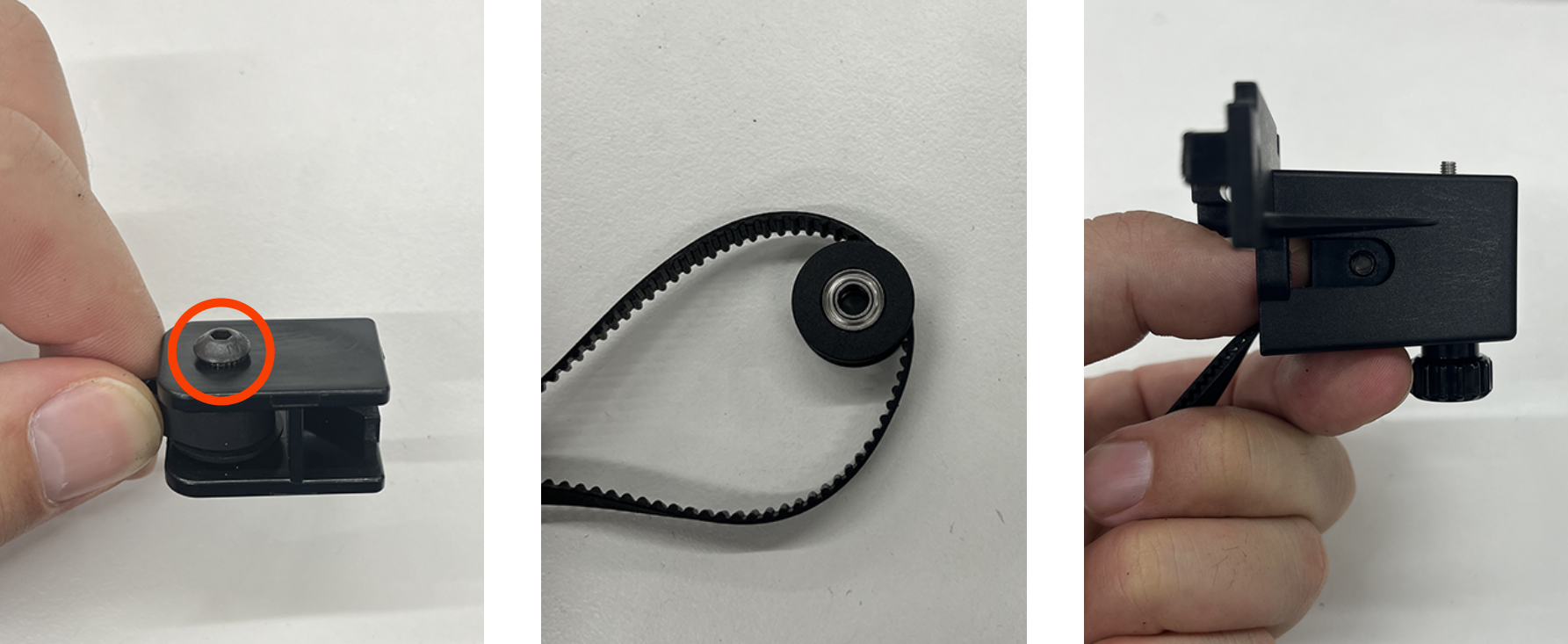

赤丸部分のネジを外し、ベルトを交換します。
ベルトを交換し、調整ネジを締める際はパーツを指で押し込みながら
締めると組み立てやすいです。

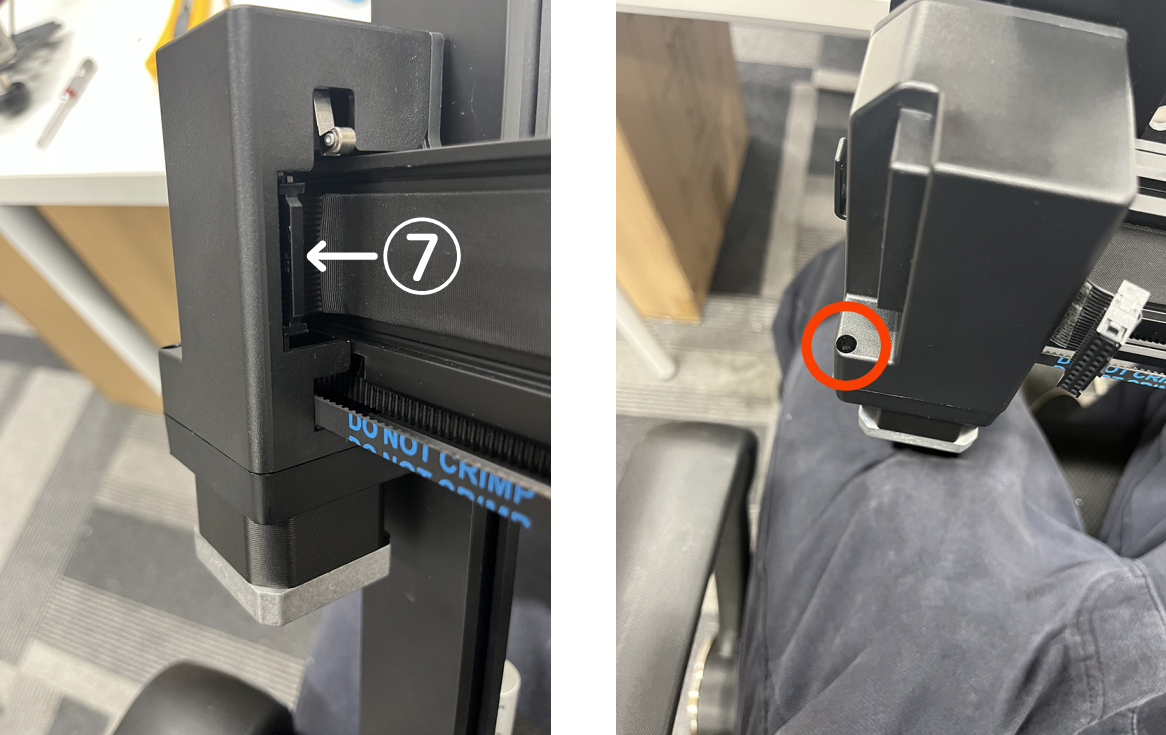

⑦のコネクタをペンチなど使用して外します。ケーブル部分が
X軸レールに両面テープで張り付いているので少し剥がします。
赤丸部分のネジを外します。

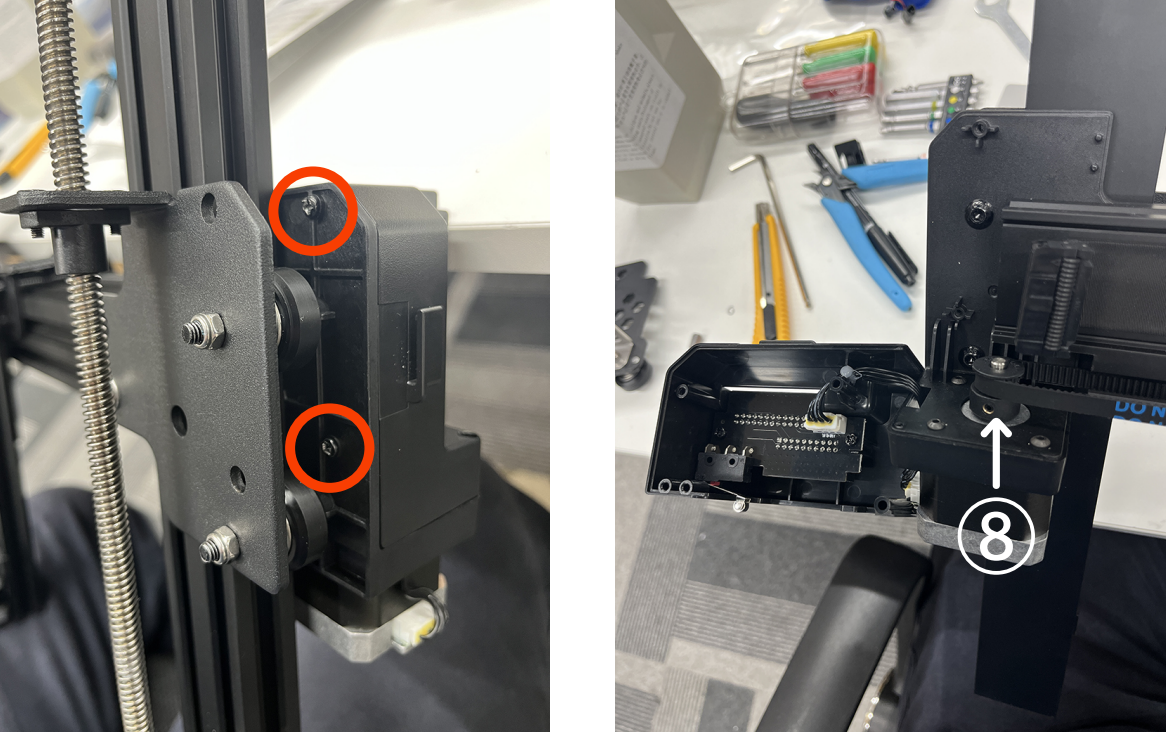

赤丸部分のネジを外すとカバーが外れます。
X軸モーターとX軸リミットスイッチが
配線で繋がっているので注意してください。
ベルトの片方を⑧に掛けます。
分解と逆の手順で組み立てれば交換完了です。
