本ページについて

Saturn 3 Ultra はZ軸キャリブレーションや印刷開始の際に、自動的に下降限界までリフトが下降し、下降限界に達したところで停止します。

本ページではこの下降限界を検知する仕組みがどのようなものであるかを説明します。
下降限界検知の仕組みを知ることで製品の動作への理解を深めていただければと存じます。

仕組み

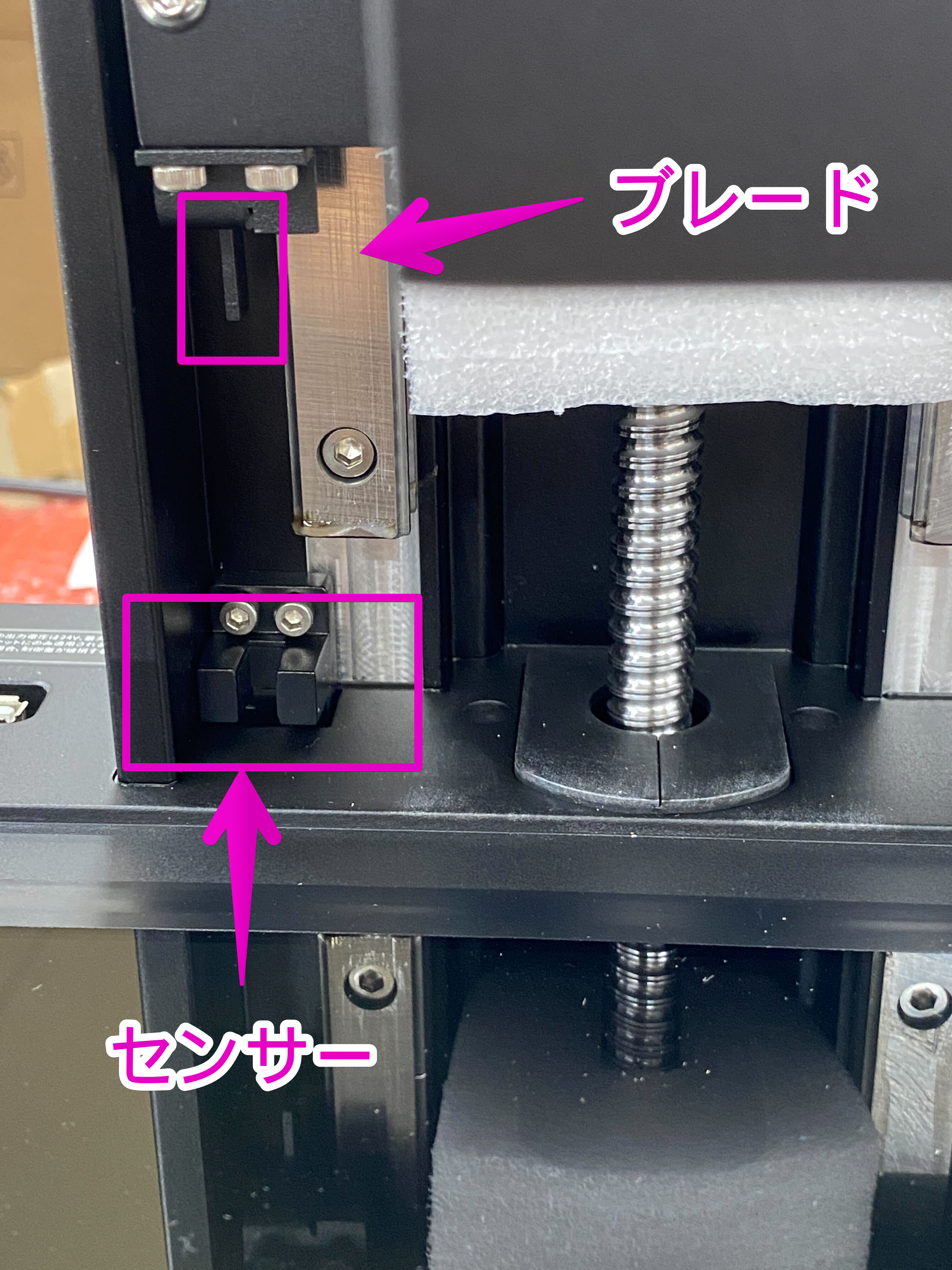

Saturn 3 Ultra のZ軸の根元にはセンサーが設置されています。
このセンサーの中に物が入るとそれを検知して、それ以上リフトが下降しないように制御します。

また、Saturn 3 Ultra のリフトにはブレードと呼ばれる板状のものがあり、これ以上下降すべきではないという位置に来るとこのブレードがセンサーの中に入ります。
このブレードがセンサーの中に入ることで、Saturn 3 Ultraはリフトが下降限界に到達したことを検知する仕組みになっています。
