この記事は、Magician X、Magician MAX、Magician PROに適用されます。
画像はMagician Xのものですが、仕組みは同様です。
必要な道具：
・六角レンチ(２ｍｍ 、 ２．５ｍｍ 、 ３ｍｍ)
・スパナ(５mm 、 8mm)
・＋ドライバー
手順：

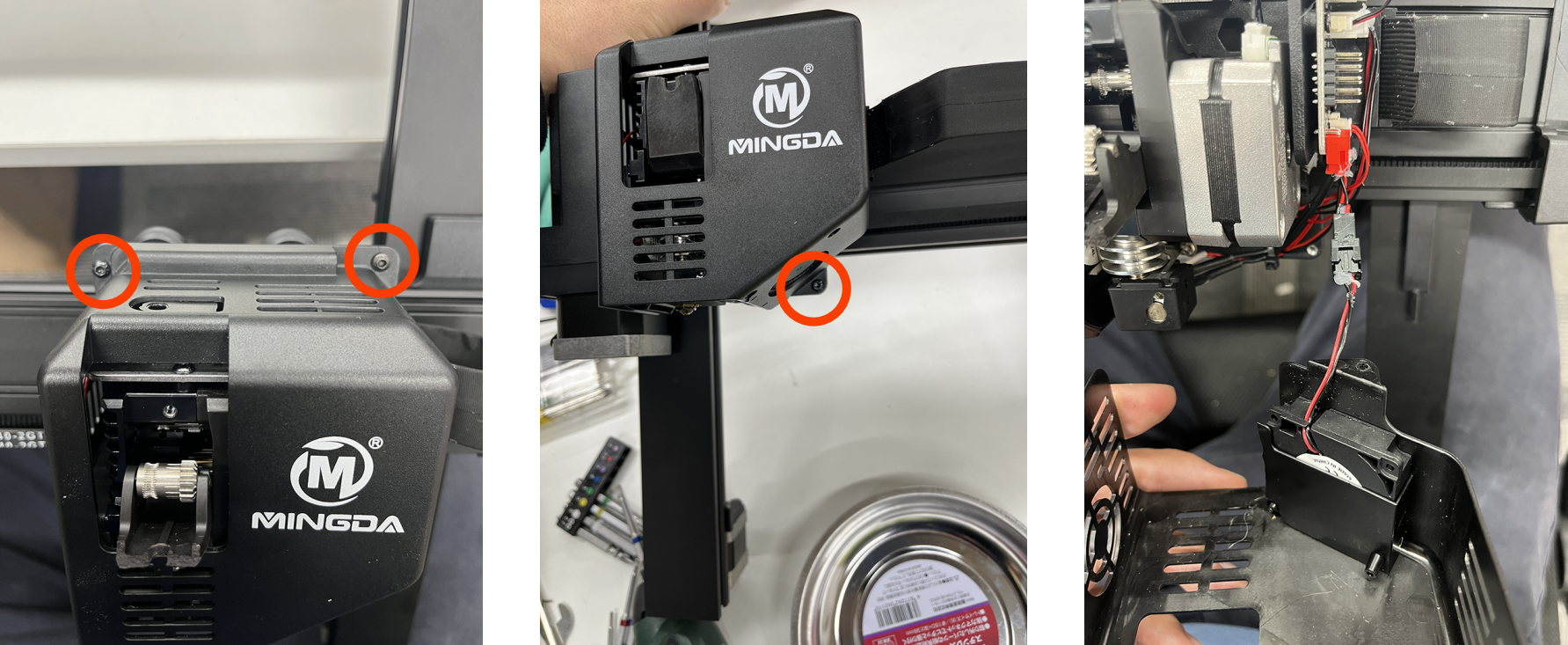

赤丸部分のネジを外すとカバーが外れます。
カバーにはファンが付いていてカバー内で配線が繋がっています。
外すときに注意してください。
カバーを外したら繋がっている配線をすべて外します。

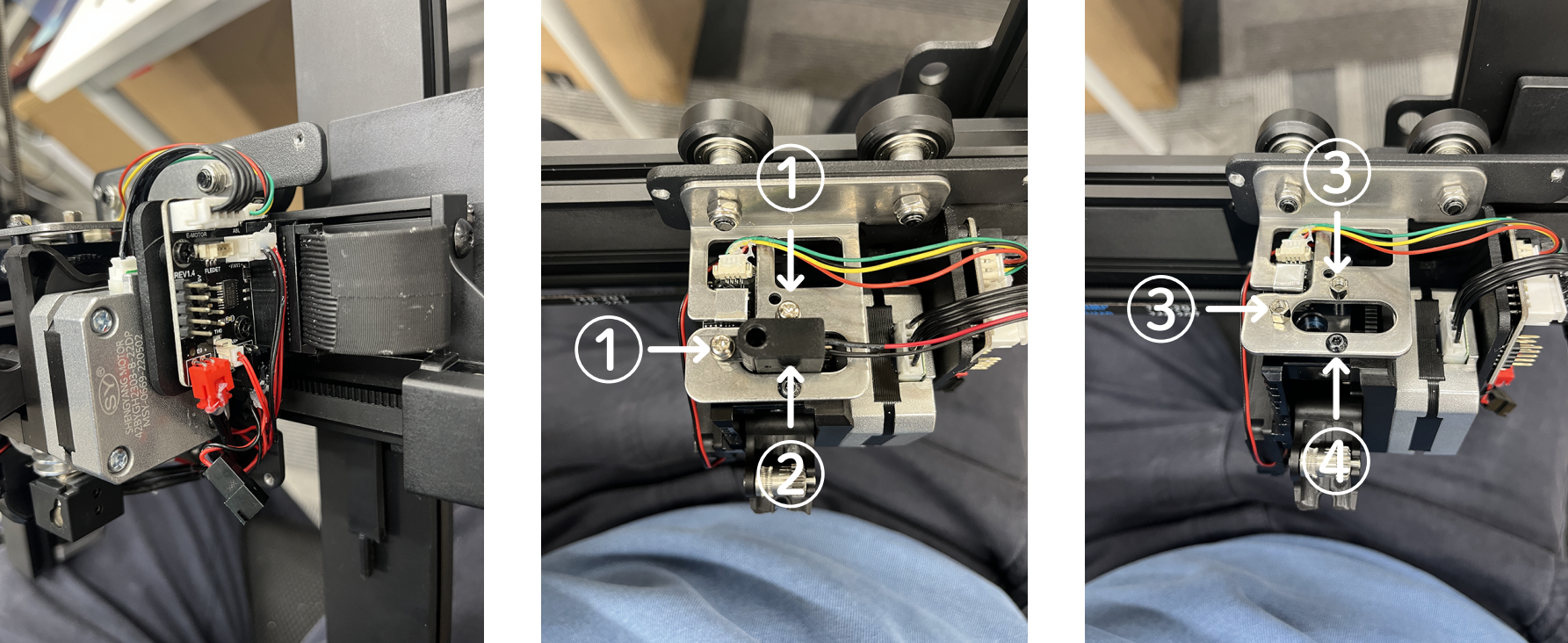

①のネジを外して、②のフィラメント検出器を外します。
少し固くはまっているので力を入れて引き抜きます。
③④のネジを外すとエクストルーダーが外れます。

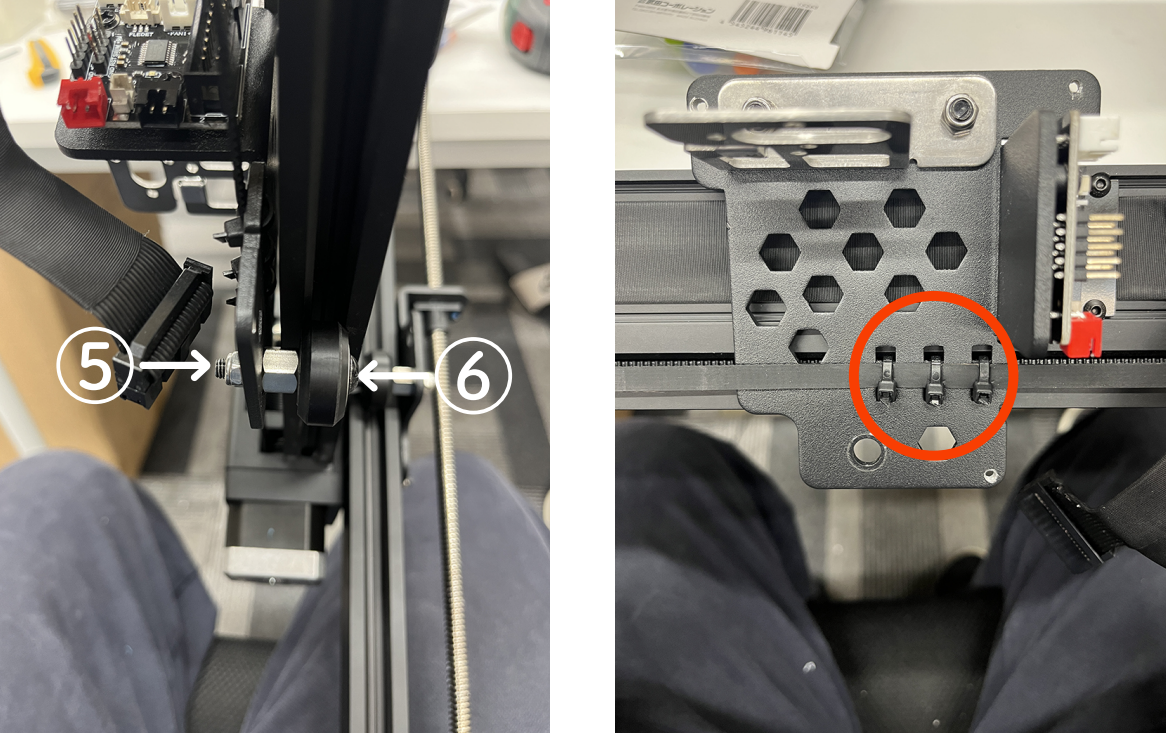

⑤のナットを押さえながら⑥のネジを外し、ローラーを外します。
赤丸部分の結束バンドを切ります。
ここまでが取り外しの手順です。取り付けは逆の手順で行ってください。
